네트워크 도표

네트워크 도표는 CXone 애플리케이션 전반에 걸쳐 정보가 어떻게 이동하는지를 보여줍니다. 도표의 화살표는 요청의 소스가 아닌 정보의 흐름을 나타냅니다. 연결이 언제나 한 위치에서 비롯되더라도 대부분의 흐름은 양방향으로 나타납니다. 예를 들어 대부분의 API 흐름은 RESTful이며 언제나 클라이언트에서 비롯됩니다. 다만 API를 통해 전달되는 데이터는 시스템이나 두 가지 모두에서 추출되어 시스템으로 갈 수도 있습니다. 이러한 이유로 화살표는 양방향으로 표시됩니다.

도표에는 여러 분할이나 경계 형식이 있습니다. 기본 경계는 공개 및 비공개 네트워크 간에 있습니다. 비공개 네트워크는 내부 및 DMZ 네트워크 간에 다른 경계를 포함시킬 수 있습니다. DMZ는 민감한 내부 네트워크를 보호하는 동시에 공개 네트워크와 상호작용할 수 있는 방법을 제공합니다.

공용 클라우드 시스템은 완전히 공개되었거나 비공개되어 있지 않은 복합 네트워크를 도입합니다. 경계 장치와 서비스가 보통 공개 네트워크의 경계에서 암호화를 종료하기에 이는 경계 네트워크로 불립니다.

도표는 실선과 점선으로 암호화의 변경 사항을 나타냅니다. 클라우드 인프라에 따라 암호화되지 않은 트래픽이 경계 네트워크를 넘어가는 결과를 초래할 수 있습니다.

높은 수준의 구성 요소

이 도표는 CXone의 높은 수준의 구성 요소와 서로의 관계를 보여줍니다. CXone Cloud 컨테이너는 FedRAMP 및 비FedRAMP 프로덕션 시스템 둘 다를 위한 모든 CXone 인프라를 아우릅니다. CXone에서는 사설 및 공용 클라우드를 모두 호스팅하며 애플리케이션 인프라와 음성 인프라로 나눠집니다. 음성 인프라는 거의 전적으로 사설 클라우드를 통해 호스팅됩니다.

왼쪽의 컨테이너는 외부 네크워크이며 제품 기능에 있어서 필수적입니다. 이러한 외부 서비스는 다음을 포함합니다.

• NICE CXone
• 파트너
• 외부 서비스
• 테넌트

공통 흐름

이 도표는 사용자가 애플리케이션 인프라와 다음 애플리케이션을 사용하여 어떻게 CXone와(과) 상호작용하는지를 보여줍니다.

• Auto Attendant
• ACD, CXone 등과 같은 Admin 웹 포털 앱(FTP 제외).
• Direct Data Access

대부분의 사용자 상호작용은 표준 웹 프로토콜과 포트(443 및 80)를 사용해 브라우저와 애플리케이션 인프라 간에 발생합니다. 일부 CXone 제품군 애플리케이션에는 기타 서비스와 자신의 환경에서 열려 있어야 하는 추가 포트 컴퓨터와 서버 사이의 네트워크를 통해 정보가 전송되는 곳입니다.가 필요합니다. 애플리케이션 인프라 컨테이너에서 보이는 3개의 기본 서비스가 있습니다.

• API API는 CXone 시스템을 조직에서 사용하는 다른 소프트웨어와 연결하여 특정 기능을 자동화할 수 있습니다. 서버
• 인증 서버
• 웹 서버

각 서버는 엄밀히 따지면 웹 서버이지만 기능과 엔드포인트가 다릅니다. 모든 엔드포인트는 표준 단계별 애플리케이션 모델을 사용해 DMZ에 있습니다. API 및 웹 서버 통신은 개인정보를 포함할 수 있습니다. 인증 흐름은 토큰 응답의 개인 데이터를 포함할 수 있습니다.

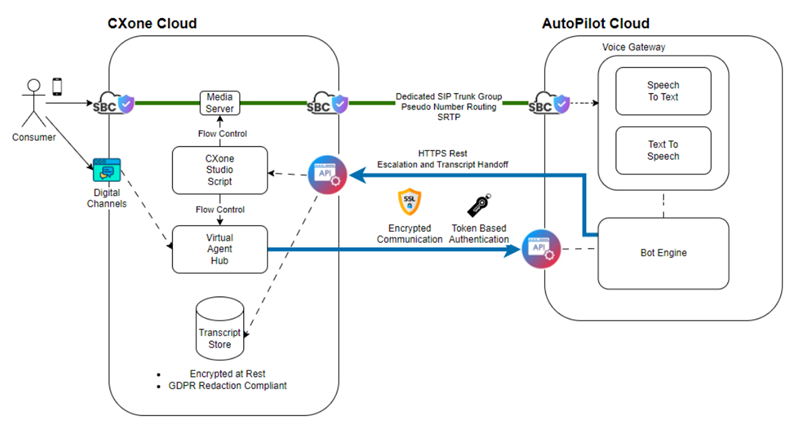

외부 서버 통합

파트너와 기타 공급자는 CXone와(과) 통합하는 애플리케이션을 만들 수 있습니다. 이 도표는 사용자가 애플리케이션 인프라와 외부 통합을 사용하여 어떻게 Performance Management와(과) 상호작용하는지를 보여줍니다. 파트너와 외부 서비스 구성 요소는 도표를 단순화하기 위해 합쳐졌지만 서비스는 둘 중 하나에 의해 제공될 수 있습니다.

파트너 통합은 자체적인 인증을 포함하거나 다양한 메뉴를 통해서 통합할 수 있습니다. 이는 언제나 개별 브라우저 인스턴스에서 열리며 다양한 API API는 CXone 시스템을 조직에서 사용하는 다른 소프트웨어와 연결하여 특정 기능을 자동화할 수 있습니다.를 통해 통합됩니다. 극히 일부의 경우 통합에서 CXone 웹 서버로부터의 콘텐츠를 사용할 수 있습니다. 고객 채팅 인터페이스은(는) 이러한 경우의 예입니다.

IVR 통합

이 도표는 IVR 발신자가 음성 명령, 키 입력 또는 둘 다를 통해 상호작용하여 정보를 얻거나 인바운드 음성 통화를 라우팅 또는 둘 다를 할 수 있는 자동화된 전화 메뉴입니다.이 어떻게 테넌트 및 외부 서비스와 상호작용하는지를 보여줍니다. IVR은 종종 외부 소스로부터의 데이터를 포함합니다. 이는 자신이나 타사를 통해 관리할 수 있습니다. 이러한 경우에 트래픽은 언제나 내부 서버에서 비롯됩니다.

상담원 연결

상담원은 다양한 여러 방법으로 CXone와(과) 상호작용할 수 있습니다.

• MAX
• Salesforce Agent 및 Agent for Oracle Service Cloud
• 외부 서버 통합

이러한 옵션은 물리적 전화 또는 소프트폰을 사용할 수 있습니다.

MAX

이 도표는 물리적 전화 또는 소프트폰를 사용해 MAX의 상담원 연결을 보여줍니다. MAX은(는) 애플리케이션 인프라와 통합됩니다. 전화는 기본적으로 음성 인프라와 접속이 됩니다. 일부 애플리케이션 통신 및 소프트폰을 위한 외부 서비스 통합의 종속성이 있습니다.

Salesforce Agent 및 Agent for Oracle Service Cloud

이 도표는 물리적 전화 또는 소프트폰를 사용해 Salesforce Agent 및 Agent for Oracle Service Cloud의 상담원 연결을 보여줍니다. 이러한 전화는 단순화하기 위해 도표에서 제외됩니다.

두 개의 모든 상담원 애플리케이션은 외부 서비스 리소스에 따라 달라집니다. 그러나 상담원 애플리케이션은 애플리케이션 인프라와 직접 통신하며 CXone 제품 제품군의 일부입니다. 일부 경우에 제품은 인증 서버와 통신하여 인증을 제공하고 엔드포인트와 상호작용합니다.

채널 연결

다음 도표는 민감한 정보의 데이터 흐름을 보여줍니다.

음성 채널

이러한 도표는 CXone 내의 고객 레그 음성 연결을 보여줍니다. 중복과 장애 조치는 음성 인프라에 있어서 중요한 기능입니다.

음성 인프라의 소스에서 세션 간 제어 장치(SBC)까지의 연결은 단순화하기 위해 보여지지 않습니다. 이 연결은 다양한 이동통신사가 관련된 일련의 링크일 수 있습니다. 이 모든 트래픽은 CXone 환경의 SBC에서 종료됩니다. 상담원 레그 연결은 SBC에서 확립됩니다.

이 정보는 대화를 기록하는 CXone 오케스트레이션 엔진 및 미디어 서버에서 관리하고 모니터링합니다. 두 녹음 인스턴스에서 모두 민감한 정보가 전달된다면 CXone에서는 녹음을 마스킹하거나 일시 중지할 수 있습니다.

미디어 서버를 통해 진행되는 녹음은 파일 서버로 바로 전달되거나 압축 서버를 통과할 수 있습니다. 미디어 서버에 의해 생성된 녹음은 파일 서버 스토리지 또는 클라우드 스토리지 서비스에 있습니다.

실시간 음성은 서버로 전송되는 중에 암호화되지 않습니다. 미디어 서버 또는 CXone Recording 서버 중 하나에 저장되면 비활성화 또는 전송 중에 암호화됩니다.

이메일

시스템 이메일 페이지에서 이메일 네트워크 요구 사항에 관한 자세한 내용을 알아보십시오.

이 도표는 인바운드 이메일 연결을 보여줍니다. 인바운드 이메일은 AWS SES 또는 사설 클라우드 이메일 서버를 사용합니다. CXone 오케스트레이션 엔진에서 알림을 처리하고 API API는 CXone 시스템을 조직에서 사용하는 다른 소프트웨어와 연결하여 특정 기능을 자동화할 수 있습니다.가 애플리케이션에 액세스하는 스토리지 서비스로 이메일이 전송됩니다.

인바운드 이메일 주소는 조직에서 소유하고 관리하기 때문에 대부분의 경우 이메일은 자신의 SMTP 서버에서 플랫폼으로 전달됩니다.

이 도표는 아웃바운드 이메일 연결을 보여줍니다. 요구 사항에 따라 아웃바운드 이메일은 다음과 같을 수 있습니다.

• 비공개 연결을 통해 SMTP 서버에서 전달됨.
• SES(선호) 또는 사설 클라우드 SMTP 서버를 통해 전달됨.

기록 정보는 Amazon S3 버킷에 저장됩니다.

채팅

이 도표는 옴니채널 채팅 연결을 보여줍니다. 채팅은 사업부 고급 조직 그룹화는 CXone 환경을 위해 기술 지원, 청구 및 글로벌 설정을 관리하는 데 사용됩니다. 웹 서버, CXone 웹 서버 및 대화 내용을 저장하는 인증과 API 호출의 조합으로 관리됩니다. 그 다음에 이러한 대화 내용을 Amazon S3 및 Amazon Glacier로 이동할 수 있습니다.

IEX WFM Integrated 연결

이 도표는 자신의 환경과 IEX WFM Integrated 간의 기본 연결을 보여줍니다. 기타 아키텍처도 지원합니다.

Engage QM Integrated 연결

이 도표는 자신의 환경과 Engage QM Integrated 간의 기본 연결을 보여줍니다. 기타 아키텍처도 지원합니다.

호스트 이름으로 연결

CXone에서는 연결 형식에 따라 다양한 호스트 이름과 서비스를 사용합니다.

• 사설 데이터 센터 연결
• 직접 AWS 데이터 센터 연결
• 간접 AWS 데이터 센터 연결

사설 데이터 센터 연결

이 도표는 다음 호스트 이름으로 사설 데이터 센터 연결을 보여줍니다.

호스트 이름
agent-{cluster}
agentstats-{cluster}
api-{cluster}
api
bi
bu{tenant}
engage
getnextevent-{cluster}
home-{cluster}
incontrol-{cluster}
intouch-{cluster}
login
phonebook-{cluster}
reporter.engage
screen{num}
검색
security
stream{num}
{cluster}
{custom}

직접 AWS 데이터 센터 연결

도표는 다음 호스트 이름으로 직접 AWS 데이터 센터 연결을 보여줍니다.

호스트 이름
agent-{cluster}
agentstats-{cluster}
analytics-{area}
analytics
api-{area}
api-{cluster}
api
auth
bi-{area}
bu{tenant}-nicewfm
echo-{area}
echoftp-{area}
getnextevent-{cluster}
home-{cluster}
incontact
incontrol-{cluster}
intouch-{cluster}
login-{area}
login
phonebook-{cluster}
security-{area}
security
{cluster}
{custom}

간접 AWS 데이터 센터 연결

도표는 다음 호스트 이름으로 간접 AWS 데이터 센터 연결을 보여줍니다.

호스트 이름
{area}

Nexidia

이 다이어그램은CXone이(가) Nexidia에 연결되는 방법을 설명합니다. 이 연결은 다음 API를 사용하여 수립됩니다.

• Data Extract

• Contacts Completed

• Agent Extract

이 API는 CXone에서 녹음 및 메타데이터를 풀링합니다.

Nexidia 데이터 흐름

이 다이어그램에서는 분석가가 듣고 볼 수 있도록 CXone의 녹음과 메타데이터가 Nexidia 서버로 풀링되는 방법을 설명합니다.
